NEXT340 미라캐스트를 이용하여 무선 프리젠테이션 하기

이렇게 하고 싶은 분
1) 무선으로 노트북을 프로젝터에 연결하고 싶다.
2) 무선으로 노트북 화면을 2대의 대형 TV에서 동시에 보고 싶다.
3) 무선으로 스마트폰 화면을 프로젝터와 TV로 연결하고 싶다.
4) 노트북화면에는 PPT를 , 갤럭시 TAB 화면에서는 손글씨로 강의하고 싶다.
5) 학생들이 앉아 있는 자리에서 TAB에 그림을 그리는 장면을 실시간으로 모든 사람에게 보여 주고 싶다.
6) 강의 시간에 이동하면서 TAB의 화면을 보여 주고 싶다.

오늘은 미라캐스트 기능을 이용하여 스마트폰이나 노트북의 화면을 무선으로 대형 TV나 프로젝터에 띄워 보고자 합니다.

준비물을 살펴 보겠습니다.
1. 노트북 또는 스마트폰, 또는 갤럭시 TAB
= 보여주고 싶은 장비입니다.
2. 프로젝터, 또는 대형 TV (hdmi 기능 사용 가능) = 화면을 보여주는 장비입니다.
3. 미라캐스트 기기 = 위의 두 장비를 연결해 주는 기계입니다.
4. HDMI 분배기 (1:2, 1:4 등등이 있음) = 화면을 복사하여 분배하는 기계입니다.
5. HDMI 2.0 케이블 = 유선으로 연결할 때 사용하는 케이블입니다.

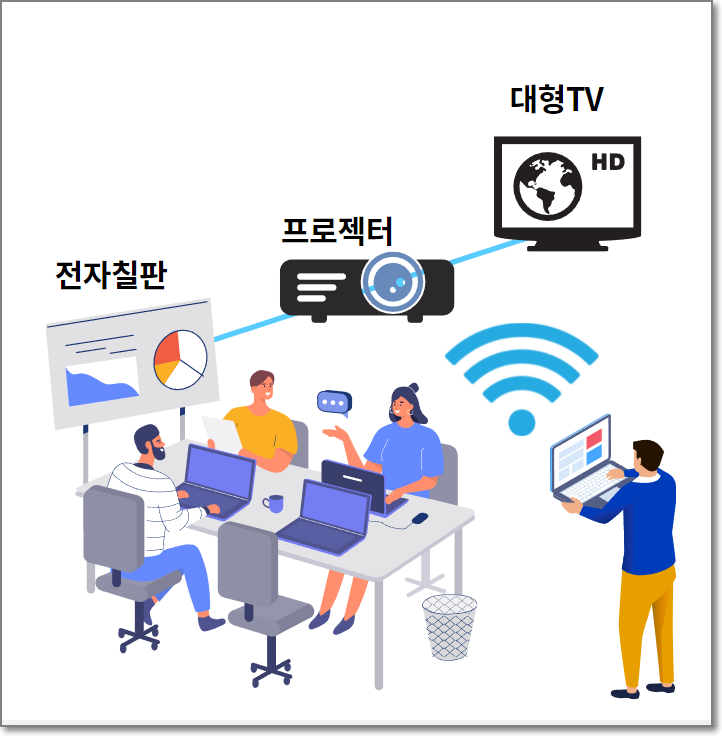

일단 그림으로 표현해 보면 아래와 같습니다.
강연자가 노트북을 이용하여 전자칠판이나 프로젝터, 대형 TV에 자료를 보여주고 싶을 경우입니다.

팁) 미라캐스트는 무선으로 디스플레이를 연결하는 기술(미러링의 일종)로, Wi-Fi를 활용하며 주로 스마트폰이나 노트북, 태블릿 PC 등에 사용됩니다.

화면 전송 기술은 이전부터 발전해 오고 있었는데 최근에는 윈도우 10 이상에서는 무선디스플레이 연결이라는 기능으로 더 편하게 사용할 수 있게 되었습니다. .

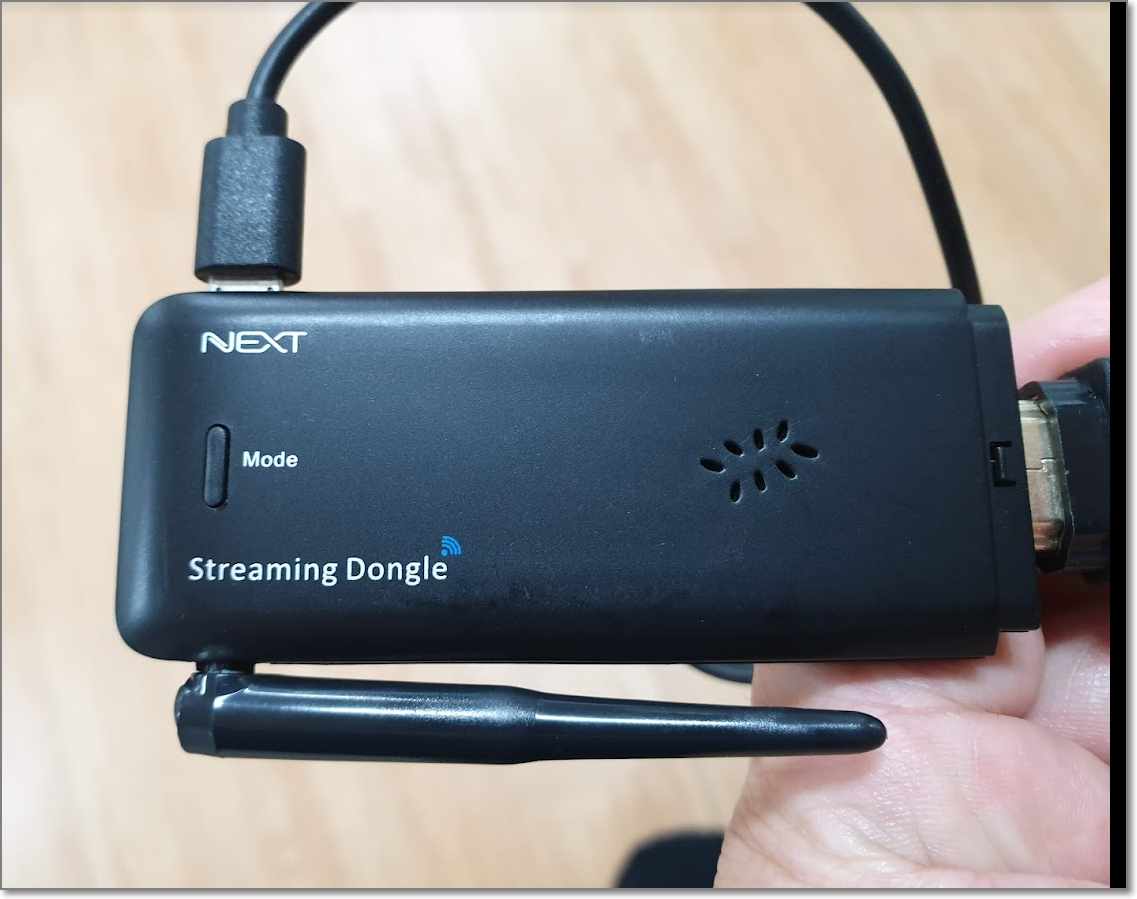

미라캐스트 기기들은 이렇게 생겼습니다.

모양과 가격을 위해 화면을 캡쳐해 왔습니다. 무선 4K 미러링 MHL 동굴, 무선 미러링 MHL, ,미라캐스트 v2, 넥스트 디스플레이 등등이 있습니다.

저는 노인요양시설에 방문하여 자원봉사를 할 때에 미라캐스트 기능을 이용하여 오래동안 사용해 왔었습니다.

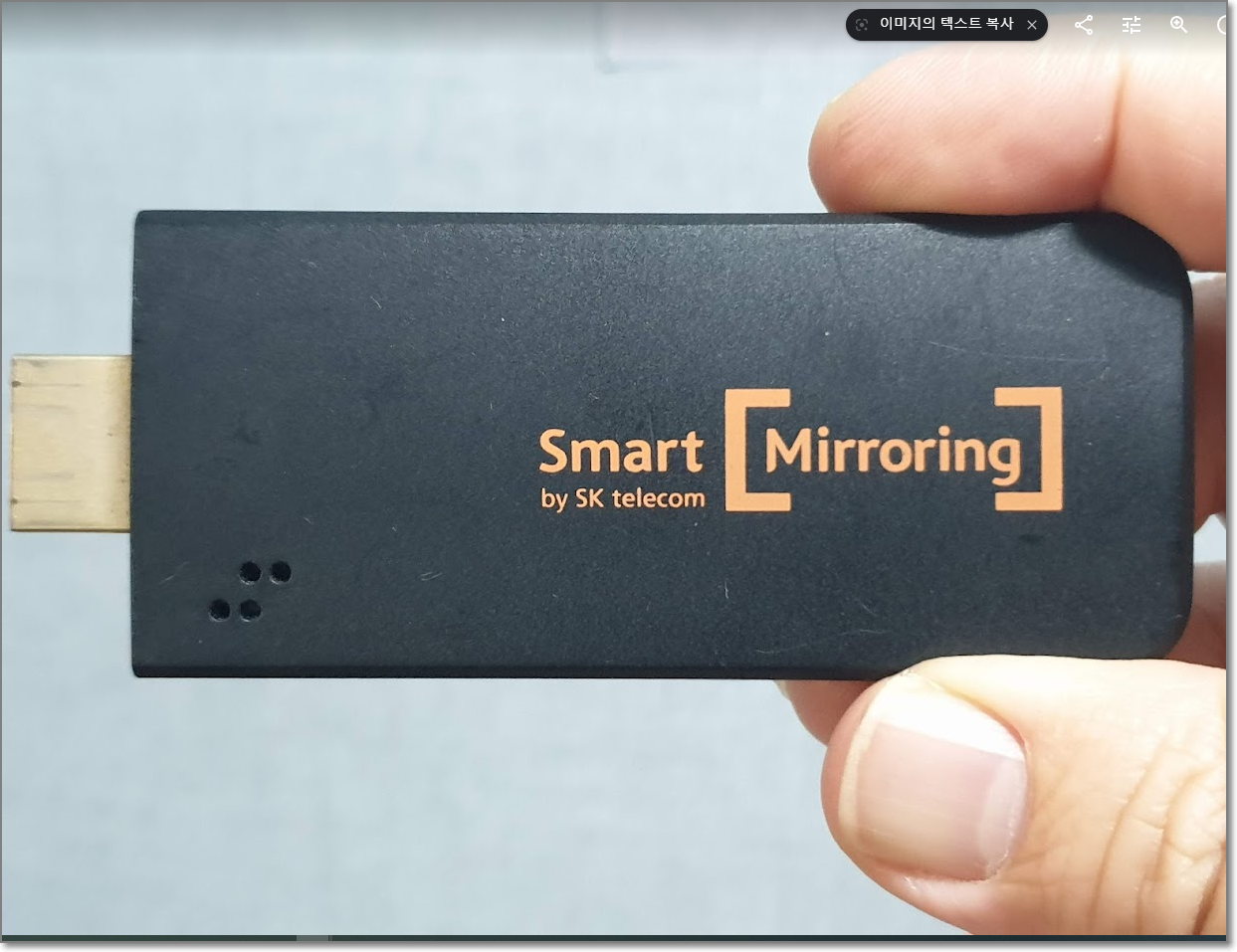

처음에는 SK 텔레콤에서 나온 스마트 미러링이란 제품을 사용했었습니다. 노인 요양시설에 스마트폰만 가지고 가서 시설에 있는 대형 TV와 미라캐스트를 연결하여 사용하니 무척 편리했었습니다.

넥스트 NEXT-MTV320 디스플레이 화면복제 HDMI 무선수신기 미라캐스트도 사용해 보았는데 지금은 넥스트 제품을 사용하고 있습니다.

그런데 스마트폰의 화질이 점점 더 좋아지고 대형 TV의 화질이 고사양이 되어가면서 연결이 잘 안되거나 화면이 나타나지 않는 어려움이 있었습니다.

그러던 중에 노트북에서 프로젝터와 대형TV 2 대를 동시에 출력해야 할 필요가 생겼습니다.

제가 만들어 본 환경을 함께 나누고 싶어 몇자 적어 봅니다.

1. 1대의 대형 TV에 연결하는 경우
노트북과 미라캐스팅 기계를 무선으로 연결합니다.
2. 1대 이상의 대형 TV와 연결하는 경우
노트북과 미라캐스팅 기계를 무선으로 연결합니다.
HDMI 분배기를 이용하여 대형 TV와 연결합니다.
3. 한개의 대형TV에 두 종류의 입력이 필요한 경우
TV의 입력부분에 하나는 유선으로 또 하나는 새로운 미라캐스트 기계를 설치합니다.

1. 1대의 대형 TV에 연결하는 경우

1. 노트북과 미라캐스팅 기계를 무선으로 연결합니다.

1) 미라캐스팅 기계의 HDMI 단자를 출력하려는 TV나 프로젝트의 HDMI 포트에 연결합니다.

2) 노트북과 미라캐스팅 기계를 연결합니다.

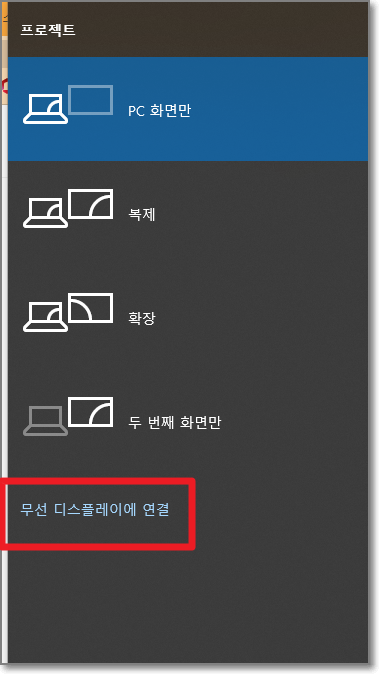

노트북에서 윈도우 10의 경우에 윈도우키와 [P]를 동시에 누른다.
화면 오른쪽에 아래쪽에 [무선 디스플레이에 연결]을 클릭합니다.

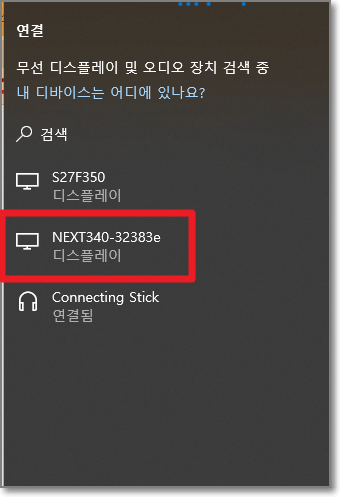

[next340-32383 디스플레이]를 선택합니다.

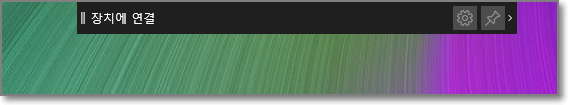

노트북 모니터 상단에 [장치에 연결]이란 메시지가 뜨면 연결된 것입니다.
그러면 노트북 화면에서 [복제 상태]나 [확장 상태]를 선택하여 사용하면 된다.

2. 1대 이상의 대형 TV와 연결하는 경우

1 노트북과 미라캐스팅 기계를 무선으로 연결합니다.

2. HDMI 분배기를 이용하여 대형 TV와 연결합니다.

3. 분배기에서 대형TV까지는 유선으로 연결합니다.

미라캐스트에 수신한 화면은 분배기를 통해 3대의 기기에 같은 화면을 출력하게 됩니다.

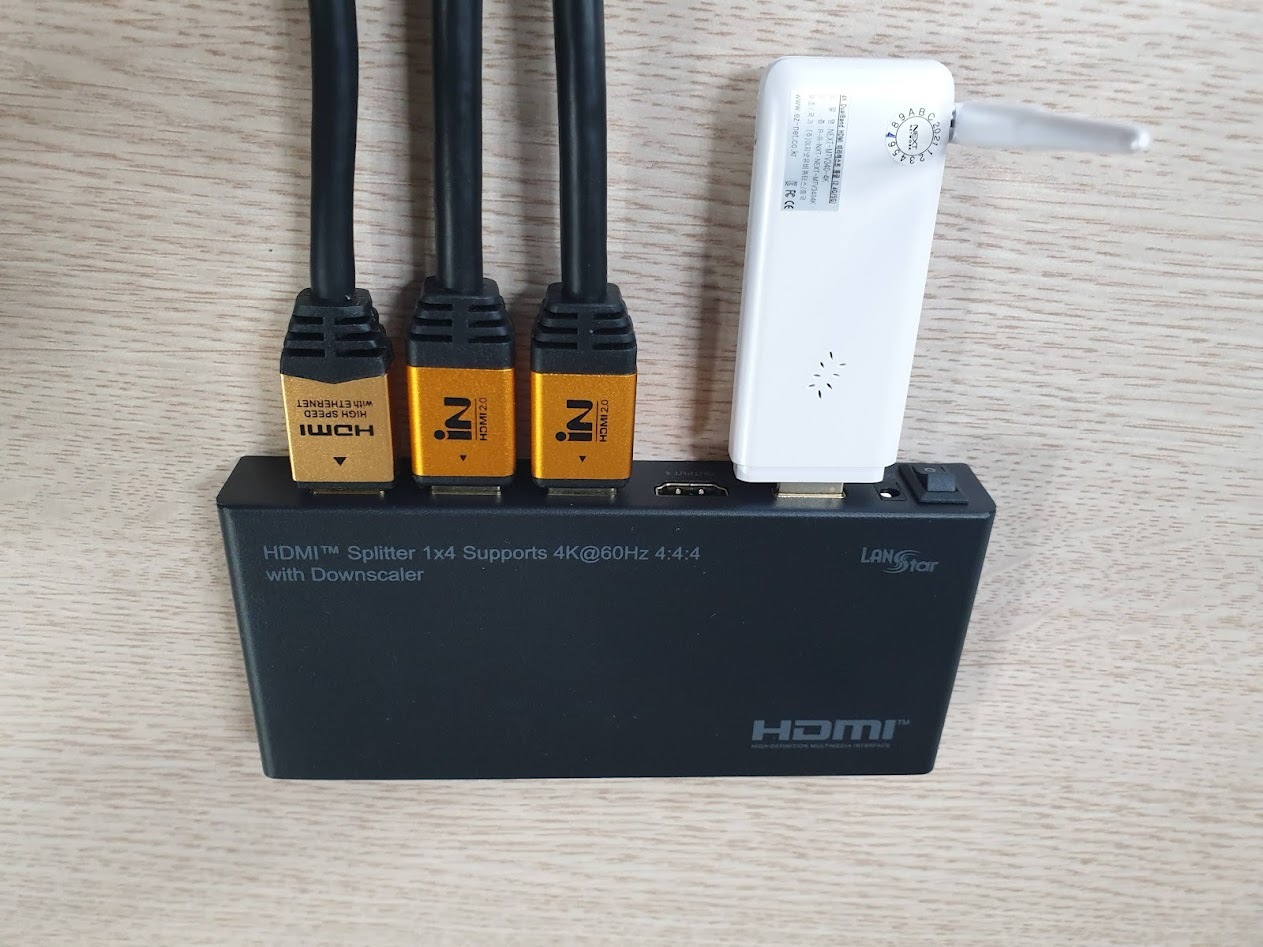

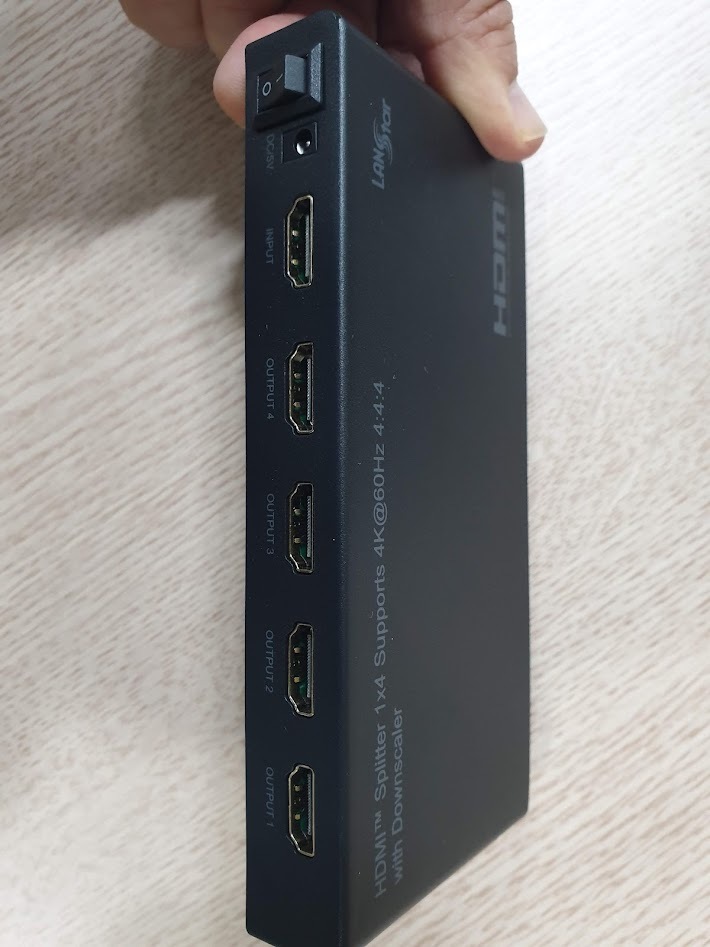

분배기의 종류가 많이 있는데 최근에 나온 [LANstar] HDMI 1:4 분배기, 4K 60Hz, 다운스케일 지원 [30533]는 대형TV의 해상도가 각각 달라도 다운스케일 하여 화면을 제공함으로 편리하게 사용할 수 있는 장점이 있었습니다. 꼭 다운 스케일이 지원되는 것이 좋습니다.

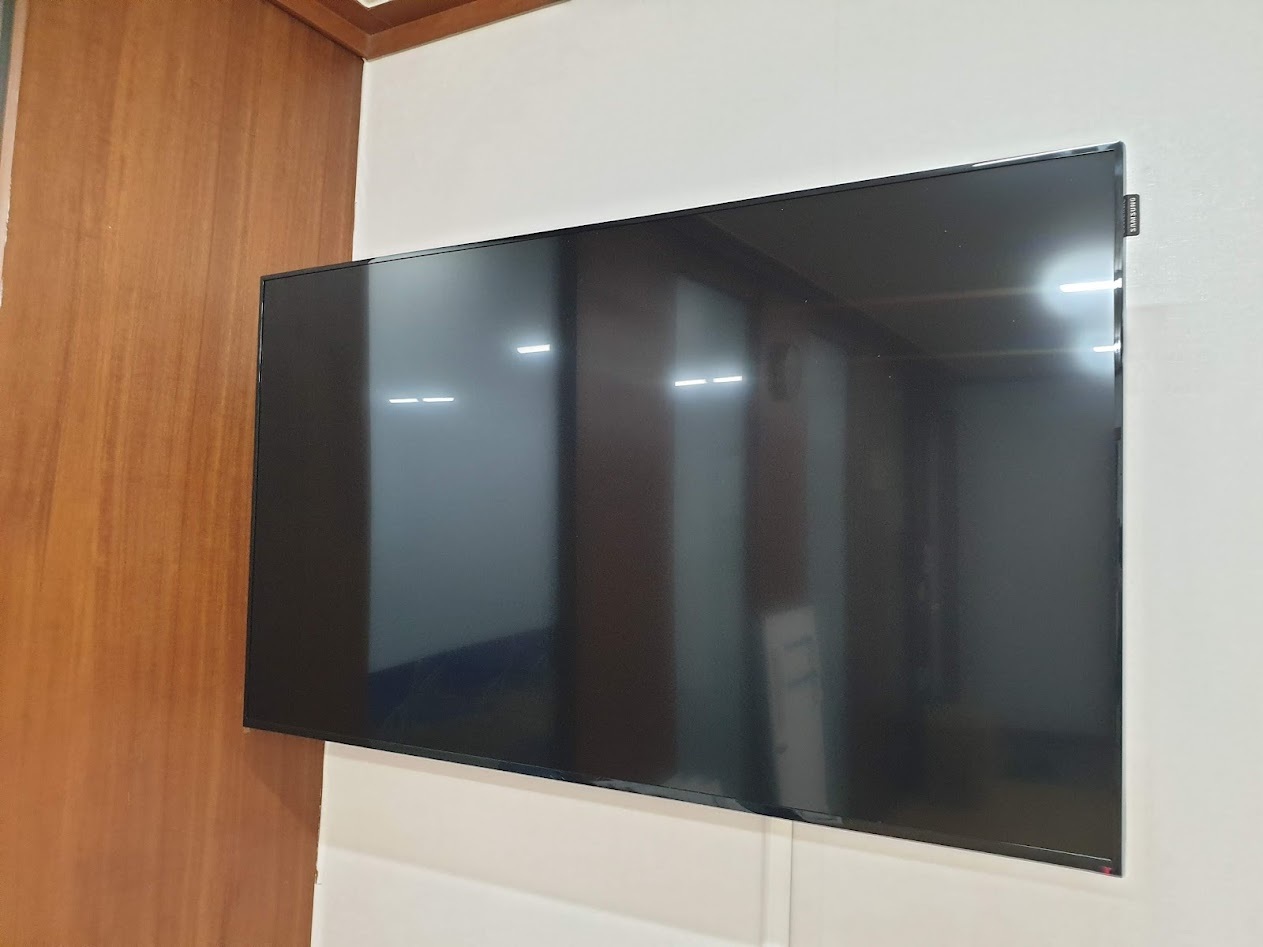

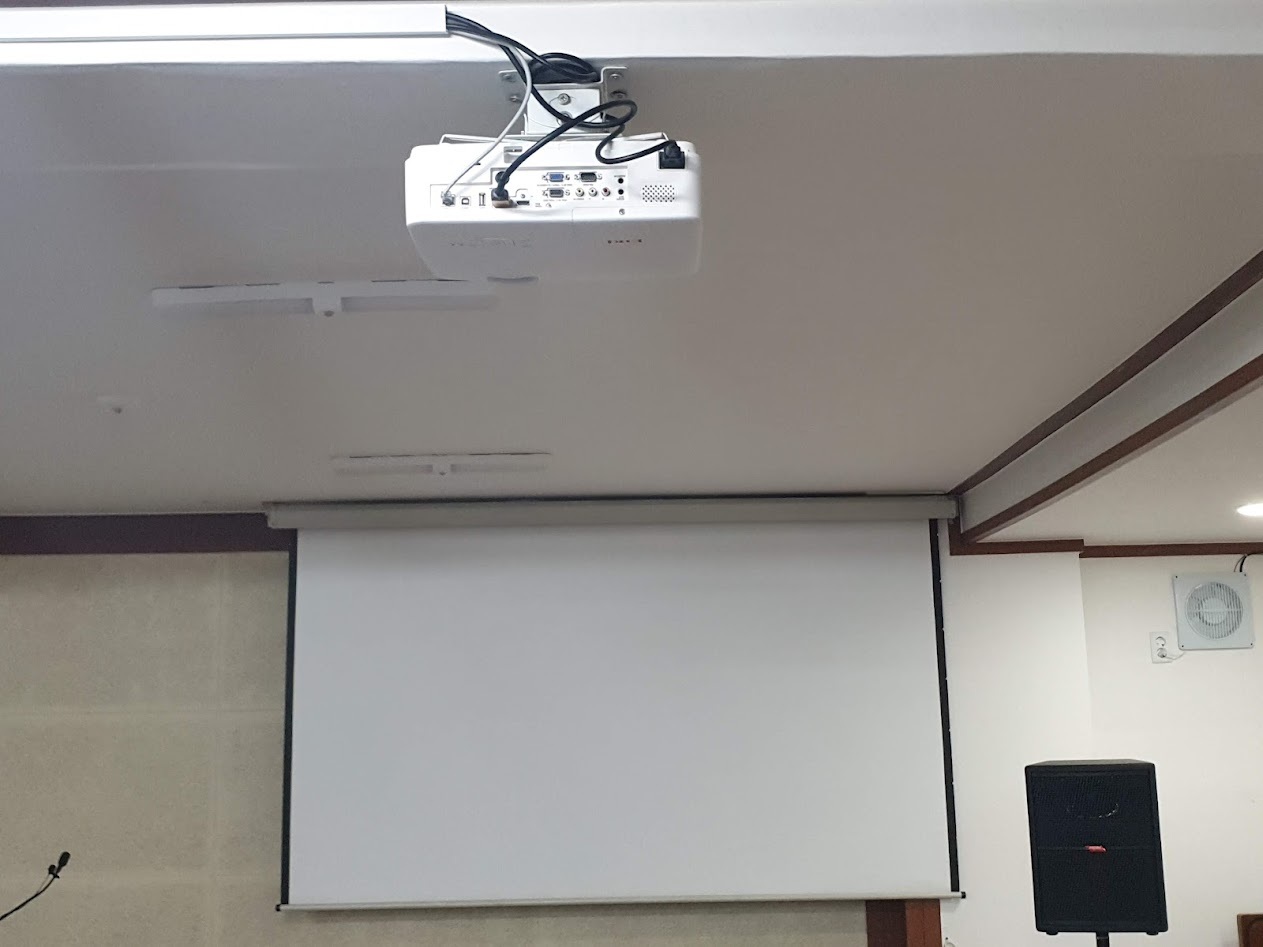

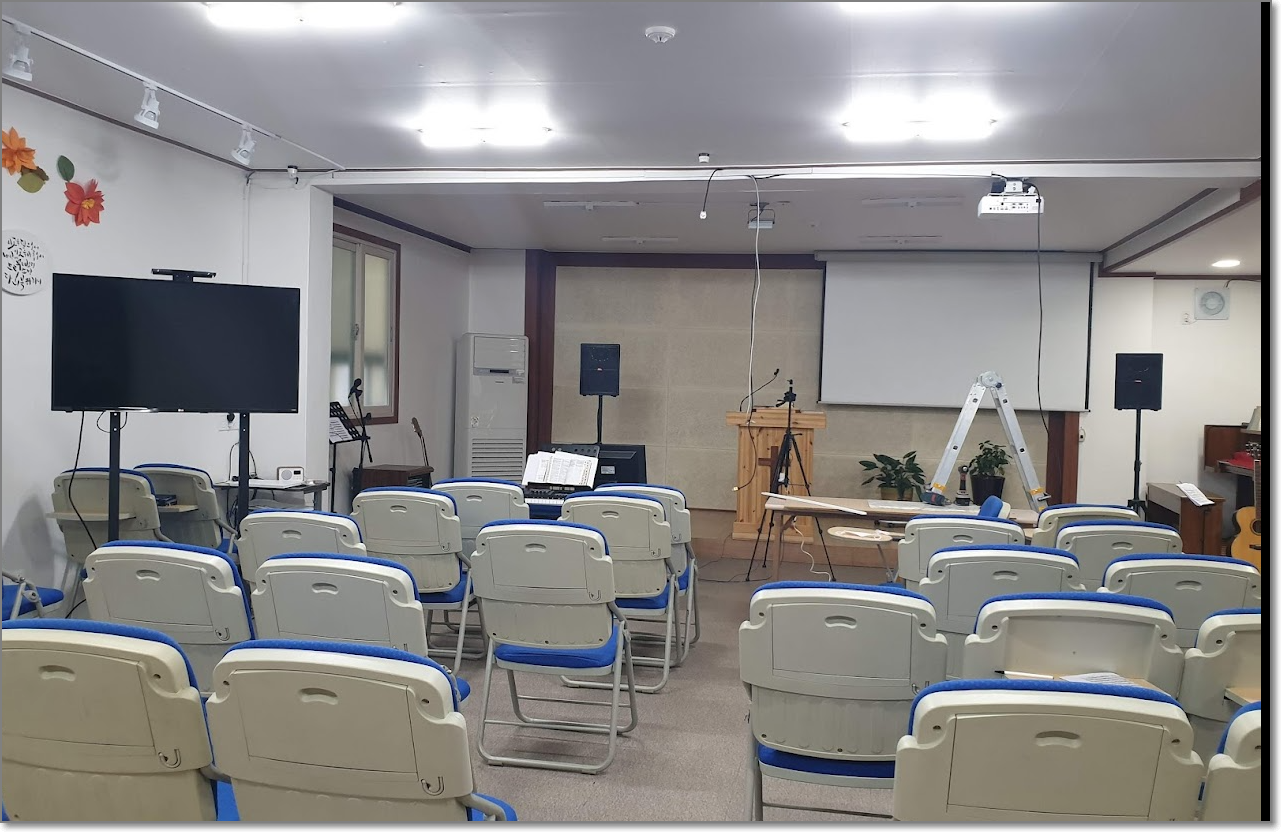

저는 프로젝터 상단에 분배기를 설치하고 여기에서 대형TV로 유선으로 연결하였습니다.

ㅡ

이제 연결되었습니다



3. 한개의 대형TV에 두 종류의 입력이 필요한 경우

한개의 대형TV에는 두 종류의 입력 신호를 받을 수 있게 해 보았습니다.

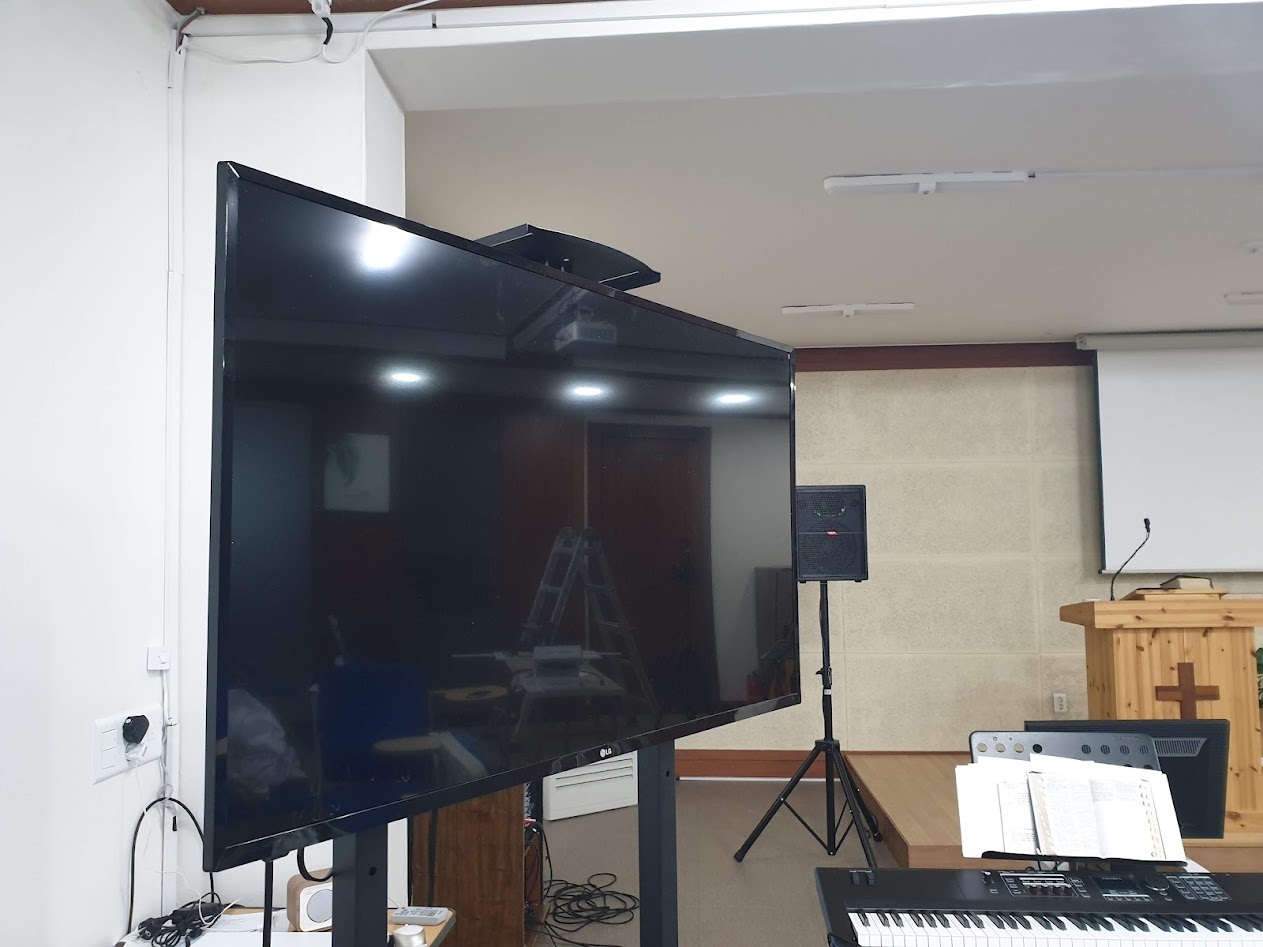

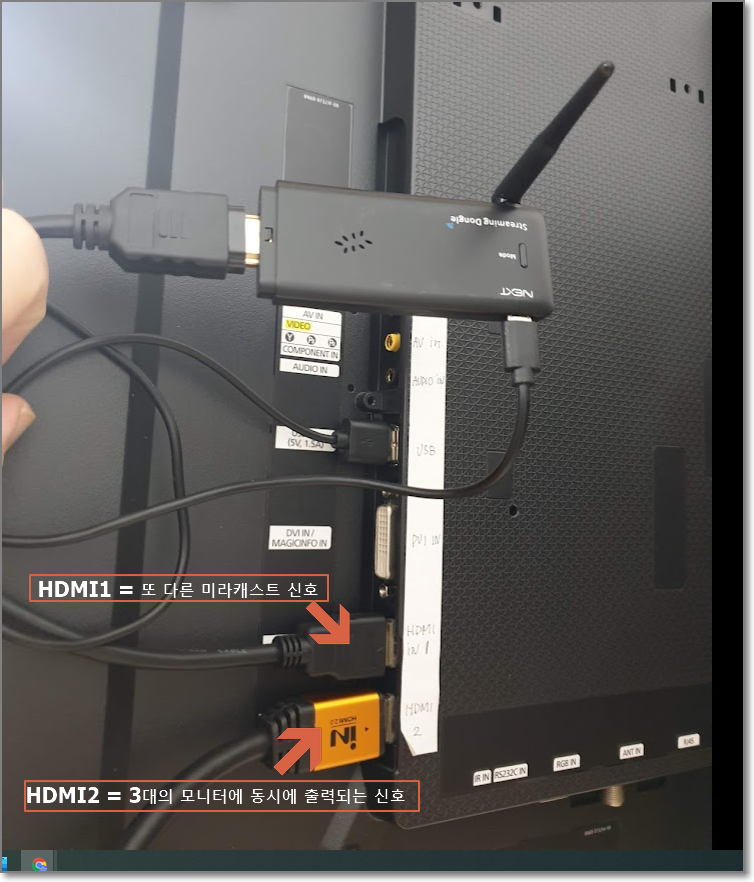

세번째 모니터에서는 또 다른 미라캐스트 MTV320을 이용합니다. HDMI1은 휴대폰과 연결하였고, HDMI2에는 노트북과 연결했습니다.

스마트폰에서 미라캐스트 연결하는 방법입니다.

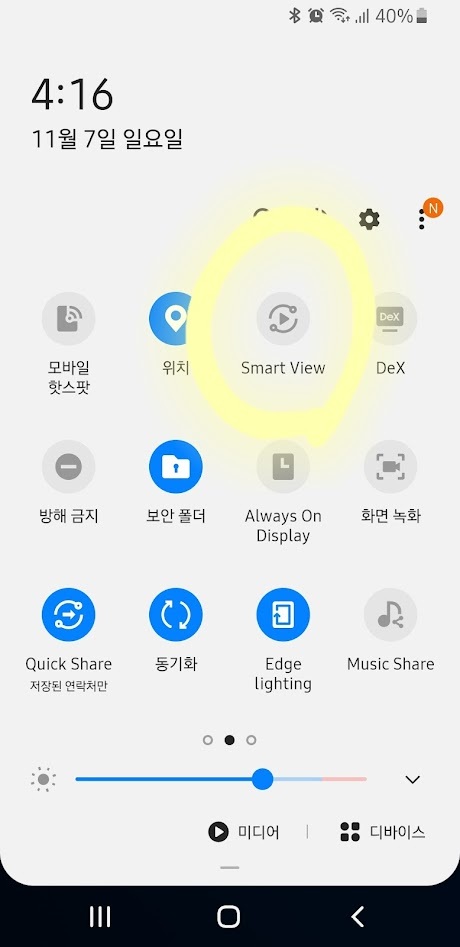

안드로이드 폰의 경우에는 SMART-VIEW 라는 기능으로 미라캐스트 기계와 연결이 가능합니다.
먼저 HDMI 1번에 미라캐스트 기계를 연결하고 TV전원을 켭니다.

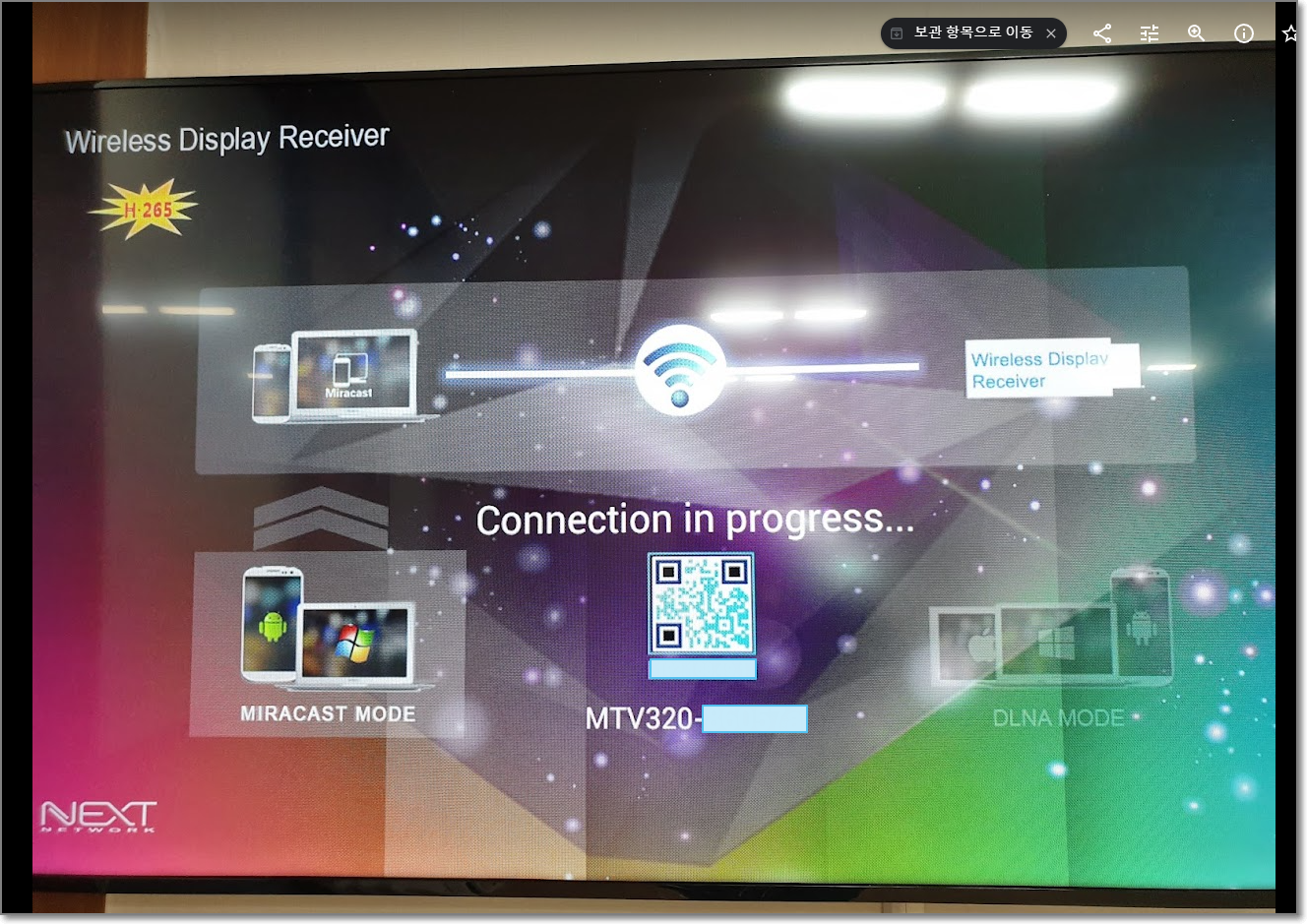

입력신호에서 HDMI 1번을 선택하면 미라캐스트 화면이 나옵니다.
Wireless Display Receiver / ... Waiting for connection

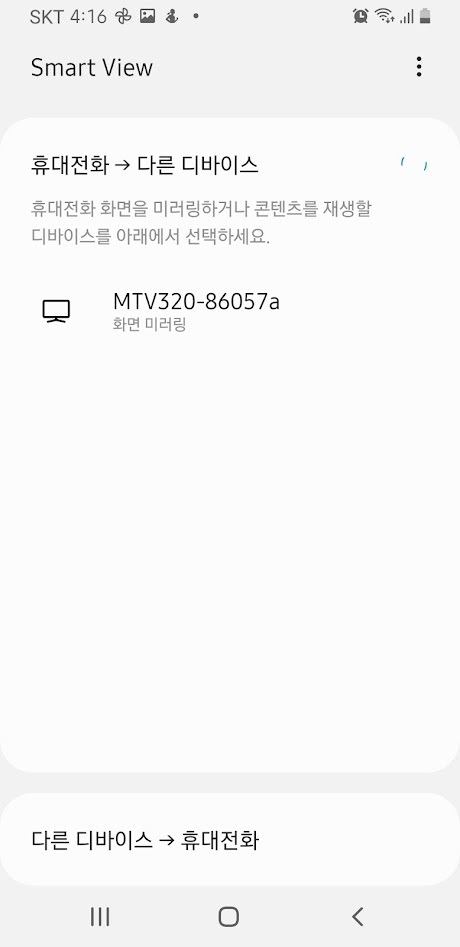

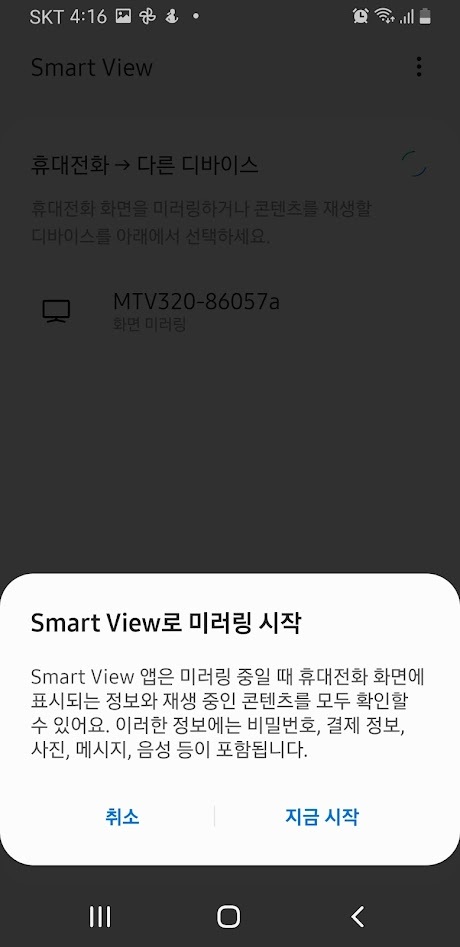

이제 휴대폰에서 연결 설정을 해 봅시다.

MTV320- 86057A를 클릭하면 연결이 됩니다.

연결이 되었습니다.

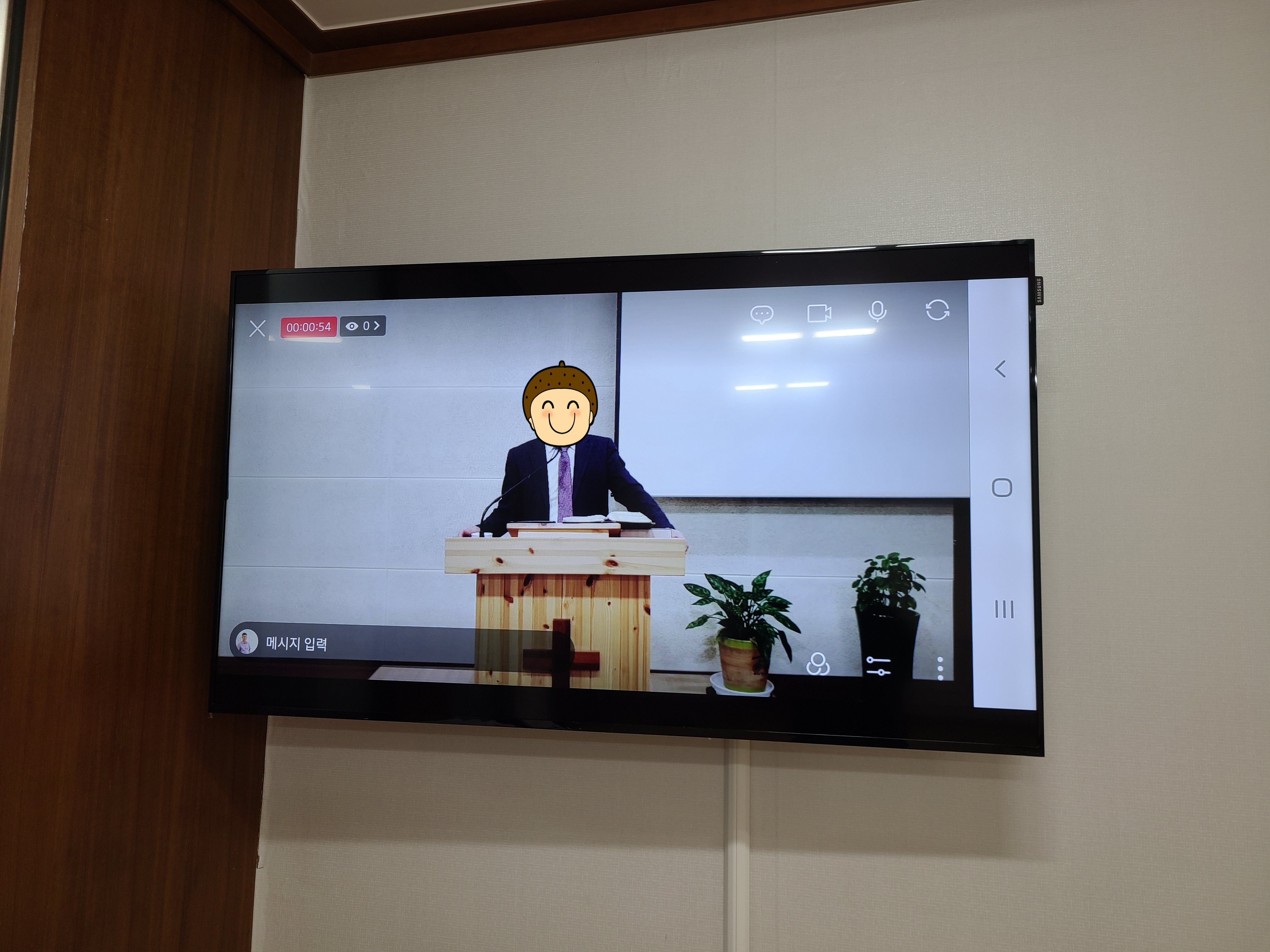

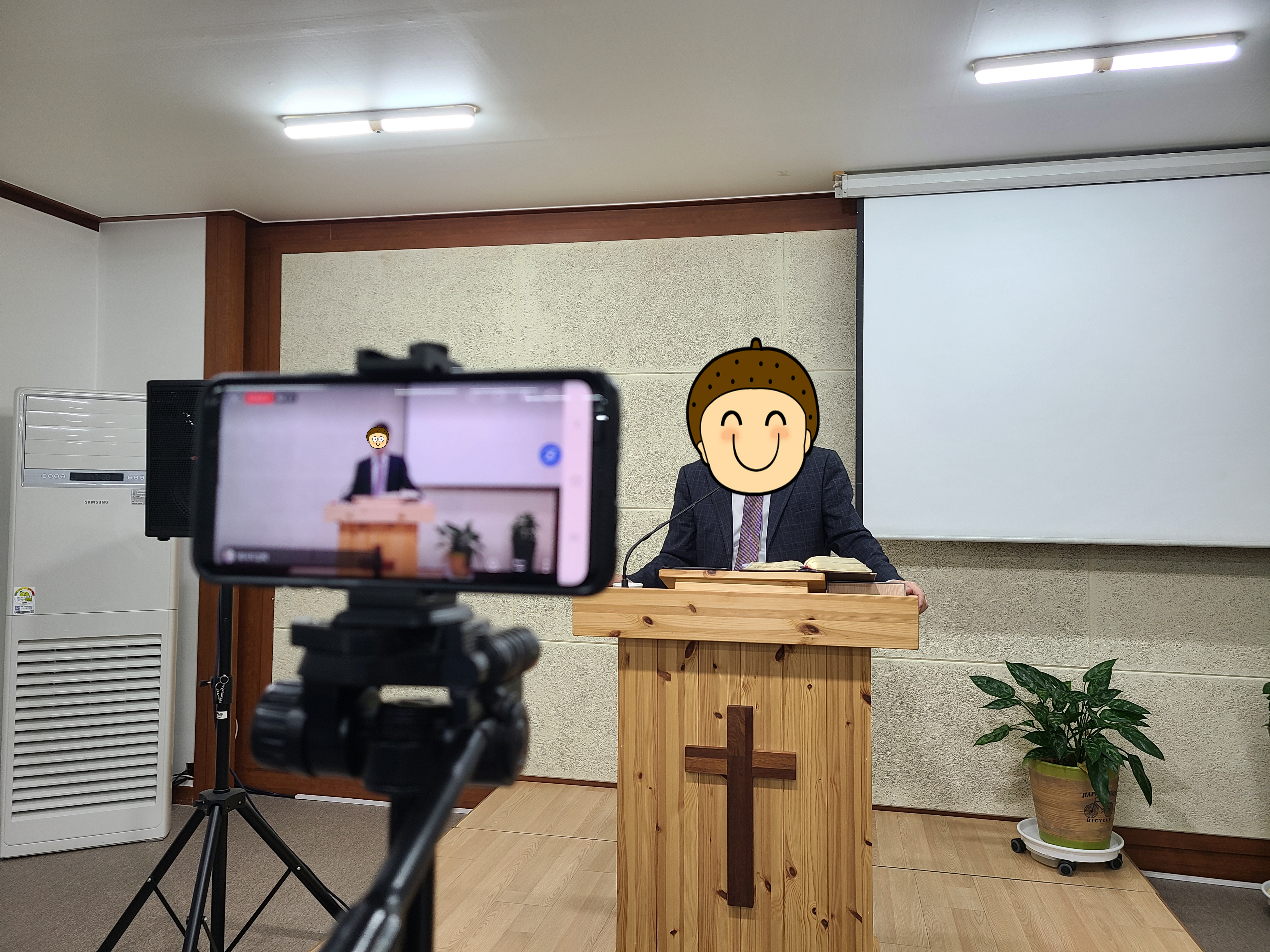

휴대폰으로 네이브 밴드 라이브 방송을 대형TV로 전송하고 있는 장면입니다.

휴대폰과 노트북 그리고 미라캐스트의 연결은 무선으로 강의나 설교를 할 경우에 유용하게 사용할 수 있습니다.
여러분에게 도움이 되었기를 바랍니다.
